ТВ приставка ELTEX NV 501 использование, настройка, сброс настроек и прошивка.



1. Общий вид приставки:



2. Подключение приставки:

  • Подключаем кабель интернет из комплекта с приставкой в разъём LAN на приставке и в один из разъёмов LAN на роутере.
  • Подключаем кабель HDMI из комплекта с приставкой в разъём HDMI на приставке и в один из разъёмов HDMI на телевизоре.
  • Подключаем блок питания из комплекта с приставкой в разъём питания на приставке и в розетку 220v.
  • Так же, есть возможность подключения к приставке дополнительных устройств в боковые USB , таких как: Клавиатура, мышь, игровые манипуляторы(джойстик), устройства хранения(флешки, внешние жесткие диски). Для расширения колличества USB портов, возможно использовать USB hub с дополнительным питанием.



3. Выбор входного сигнала телевизора:

Выбор входного сигнала осуществляется с помощью кнопки «INPUT» на пульте управления телевизором, либо кнопкой «SOURCE». На разных моделях телевизоров интерфейсы



Как выбрать входной сигнал большинстве моделей телевизоров SAMSUNG:
  1. Включите телевизор, нажмите кнопку«INPUT» на пульте от телевизора для выбора источника входного сигнала.
  2. В появившемся списке выберите подключенный источник входного сигнала.
Как выбрать входной сигнал большинстве моделей телевизоров LG:
  1. Нажмите кнопку «SOURCE» на пульте от телевизора для выбора источника входного сигнала.
  2. В появившемся списке выберите подключенный источник входного сигнала.



4. Пульт дистанционного управления приставкой (ДУ):

Общий вид и описание кнопок

5. Включение, первоначальная настройка и работа с приставкой:

1) Для включения приставки нажмите на тыльной стороне кнопку включения (должен загореться индикатор на лицевой стороне (красный или желтый).

2) Если загорелся Желтый, то дождитесь загрузки приставки, если загорелся красный нажмите на пульте ДУ кнопку включения направив его на приставку. Во время загрузки на телевизоре должен отображаться логотип ELTEX и сообщение “загрузка”

3) После загрузки, на приставке загорится зелёный индикатор и на телевизоре должно отобразиться изображение с ярлычками приложений. Если на приставке загорелся зелёный индикатор, проверьте верный ли вы выбрали вход HDMI с помощью пульта от телевизора.



4) После первого включения, необходимо проверить включен ли интерфейс ethernet, для этого переключитесь на иконку настроек (красный ярлык с шестерёнками) с помощью кнопок на пульте ˂ ˃ ˄ ˅ , и нажмите по центрку кнопку “ок” на пульте для открытия.

5)  В настройках на пункте “Ethernet” переключатель должен быть переключен в правую сторону и должен гореть голубым цветом ( что означает что он включен). С правой стороны в пункте IP адрес должен быть прописан адрес начинающийся на 192.168.*.* если приставка подключена через роутер.



6) Следующий пункт необходимо выполнить если изображение на приставке выходит за пределы экрана телевизора.

В настройках переключитесь в раздел “Экран”. Далее с правой стороны отобразятся настройки. Проверьте соответствует ли в пункте “Режим вывода изображения на TV”, режиму Вашего телевизора (посмотреть какой режим поддерживаем Ваш телевизор, можно в паспорте телевизора).

Если режим выбран верно или в списке нет режима который поддерживает Ваш телевизор, и изображение всё равно выходит за пределы экрана, тогда необходимо с помошью кнопок + и – подогнать размер изображения под Ваш телевизор. Во время масштабирования должны появиться зелёные рамки со всех 4 сторон экрана.



7)  Далее необходимо выбрать верный часовой пояс для отображения корректного времени в приложениях и их корректной работы. Для этого, переключитесь ниже в раздел “Дата и время” – переключитесь на пункт “Часовой пояс” – выберите часовой пояс соответствующий нашему региону (GMT +04:00)



На этом основные настройки приставки окончены, далее рассмотрим запуск, настройку и функции приложений.



6. Настройка приложений



Приложение IPTV

1) Вернитесь на первоначальный экран приставки с помощью кнопки на пульте “RETURN”, переключитесь на иконку приложения “IPTV” и нажмите “ОК” на пульте для запуска приложения.

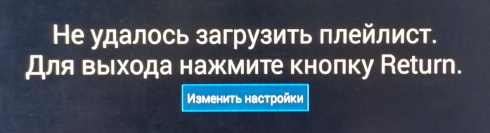

2) Если приложение сообщает ошибку “Не удалось загрузить плейлист”, проверьте хорошо ли включен кабель интернет в приставку и в роутер, и включен ли роутер. Так же перепроверьте включен ли интерфейс ethernet” как указано в пункте 5 выше в инструкции.

Если всё включено верно, тогда нажмите кнопку “Изменить настройки” в приложении.



3) Откроется меню настроек приложения IPTV

Где необходимо установить:

  • Источник плейлиста – Сетевой
  • Адрес плейлиста – http://infolada.ru/iptv/infolada.m3u
  • Загружать программу передач – Да (установить галочку)
  • Адрес программы передач – http://infolada.ru/iptv/xmltv.xml
  • Использовать категории каналов – Да (установить галочку)
  • Состояние категорий – Все развёрнуты
  • Зум по умолчанию – Full
  • Требовать двойное нажатие “Return” для выхода – Да (установить галочку)



4) После всех настроек возвращаемся назад с помощью кнопки Return и проверить загрузился ли плейлист и началось ли вещание каналов.



5) Для открытия расширенной программы передач, с помощью кнопок < > на пульте, выведите список каналов – выберите нужный канал кнопками ˄ ˅   – далее снова нажав кнопку > на пульте выведите программу передач для выбранного канала.



6) Для выхода из приложения iptv нажмите кнопку “Return” на пульте.



Приложение Google Play Маркет

Далее рассмотрим как запустить и установить дополнительные приложения из “Google Play Маркет”

1) В главном меню запускаем приложение с ярлыком , приложение попросит ввести существующие реквизиты учетной записи Google или создать новую учетную запись.

2) Если у Вас есть эл. почта Google, то логин и пароль от этой почты и будут являться реквизитами от учетной записи Google. Нажимаем “Существующий” и вводим сначала адрес почты, после нажимаем на экране кнопку “Далее” и вводим пароль от почты. После ввода пароля, нажимаем кнопку “Готово”.

Если у Вас нет учетной записи Google, нажмите кнопку “Новый” и пройдите процедуру регистрации.

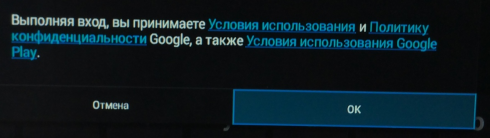

3) После отобразится сообщение о соглашении условий пользования, нажимаем “ОК”



4) Если всё верно введено, должно пойти подключение к учётной записи, после чего загрузится страница с приложениями. В верхнем поле можно ввести название приложения и нажать кнопку ОК на пульте. Далее выбрать интересующее Вас приложение и снова нажать кнопку ОК на пульте. Например приложение YouTube



5) Откроется страница с описанием приложения, где будет доступна кнопка “Установить”, нажав которую пойдёт установка приложения.



6) После установки появится кнопка “Открыть”, нажав которую приложение запустится. Так же в главном меню приставки появится ярлык данного приложения.



Приятного просмотра!





7. Сброс настроек и обновление прошивки



Сброс настроек – возврат к заводским настройкам и удаление всех данных из памяти приставки.
Будут удалены все данные из внутренней памяти устройства, в том числе:

– Ваш аккаунт Google;
– настройки /данные системы и приложений;
– загруженные приложения.

В главном меню перейти в Настройки.

Далее выбрать пункт Сброс настроек.

Нажмите в окне справа “Сброс настроек – возврат к заводским настройкам и удаление всех данных из памяти приставки”.

Далее нажимаем «Сброс настроек», появится следующее диалоговое окно:

Нажмите кнопку «Сбросить все настройки». И подтвердите свой выбор, нажав кнопку «Стереть все»:

После сброса настроек приставка автоматически перезагрузится.

После загрузки может начаться автоматическое обновление прошивки, в момент обновления не выключайте приставку и дождитесь окончания прошивки и перезагрузки приставки.

Если автоматическое обновление не началось, нужно вручную проверить наличие новой версии и запустить обновление.

Для этого, в главном меню приставки, заходим в “Магазин приложений”

Отобразится окно с ошибкой “Не удается загрузить список приложений. Попробовать снова?”

Ничего не выбирая, нажмите и удерживайте на пульте кнопку “F” (кнопка на пульте внизу справа)

Отобразится окно для ввода PIN кода, в котором необходимо набрать код: 0000, после нажать кнопку “Далее” и подтвердить кномкой “ДА” в следующем окне.

В следующем окне меняем Домен магазина приложений на market.eltex-media.ru (выберите джойстиком и нужный пункт и нажмите “ОК” на пульте). После нажмите кнопку “ДА”

В следующем окне отобразится окно с приложениями, в котором нужно переключиться с помошью джойстика на пульте вправо на вкладку “Прошивка” сверху окна.

В окне “Прошивка” с левой стороны отображается версия прошивки, при наличии новой версии доступна кнопка “Обновить”, выберите её и нажмите кнопкой “ОК” на пульте.

Запустится процес обновления, в момент обновления не выключайте приставку и дождитесь окончания прошивки и перезагрузки приставки.



После обновления прошивки и перезагрузки приставки, необходимо произвести первоначальные настройки ТВ приставки.



Настройка приставки завершена. Приятного просмотра!
